一 切削品

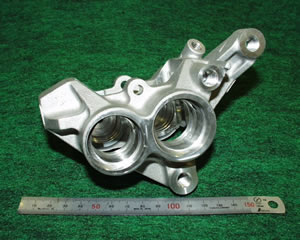

1.卡钳
材 料：铝合金
加工种类：铣刀
加工器械：自动换刀数控机床
几何要素：形状精确度
要求精度：0.01mm
铝合金的样品加工。
2.连接器的模具
材 料：铝合金
加工种类：铣刀
加工器械：自动换刀数控机床
几何要素：形状精确度
要求精度：0.01mm
试制时全切割品的模型

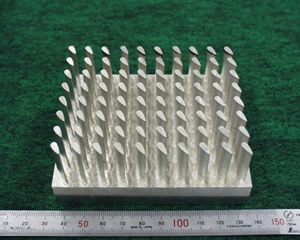

3.试制切割品
材 料：铝合金
加工种类：条形花纹加工
加工器械：自动换刀数控机床
几何要素：形状精度
要求精度：0.01mm
加工时间24分

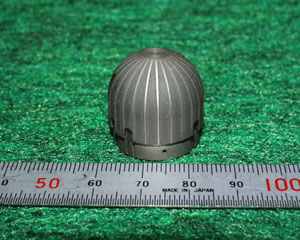

4.弹 头
材 料：超硬合金
加工种类：极小孔径的加工
加工器械：模型研磨机&自动换刀数控机床
几何要素：位置度
要求精度：0.01mm
完成了0.6mm小孔径M1.4的尖锥体加工

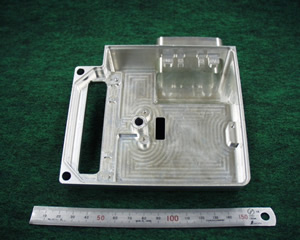

5.盒 子
材 料：铝合金
加工种类：高速切割加工
加工器械：自动换刀数控机床
几何要素：形状精度
要求精度：0.01mm
高速加工的产物

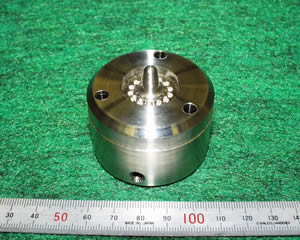

6.模 型
材 料：不锈钢
加工种类：极小孔径的加工
加工器械：模型研磨机
几何要素：位置度（定位度）
要求精度：0.001mm
直径0.9的圆孔节圆直径的允许公差在±0.002

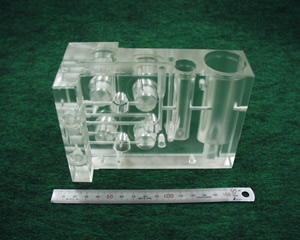

7.树脂排气岐管
材料：其他
加工种类：钻孔加工/铣刀加工
加工器械：自动换刀数控机床
几何要素：形状精度
为了达到成品加工后的光华感付出了很多的努力。

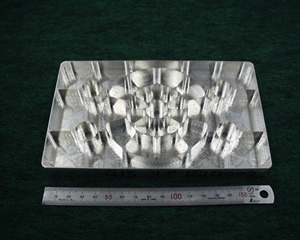

8.平行薄壁检测品
材 料：铝合金
加工种类：条形花纹加工
加工器械：自动换刀数控机床
几何要素：平行度，形状精度
要求精度：0.001mm
16mm厚的铝合金上雕刻深度为0.11mm的花纹，平行度的精确度为0.004

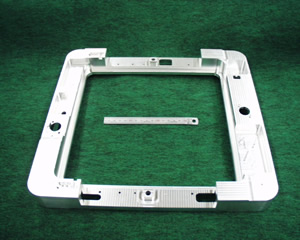

9.Pot plate
材料：铝合金
加工种类：高速切割加工
加工器械：自动换刀数控机床
几何学要素：平面度
要求精度：0.001mm
380口的40mm厚的铝合金板上加工并且要求平行度在0.01以下
10.Pot plate
材料：铝合金
加工种类：高速切割加工
加工器械：自动换刀数控机床
几何学要素：平面度
要求精度：0.001mm

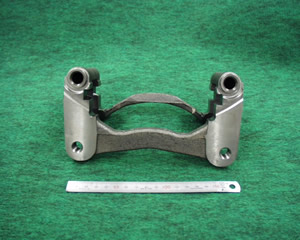

制动式卡钳
材料：铸模型
加工种类：特殊铸模的加工
加工器械：自动换刀数控机床
几何要素：位置度
要求精度：0.01mm
加工时的主要窍门就是固定。

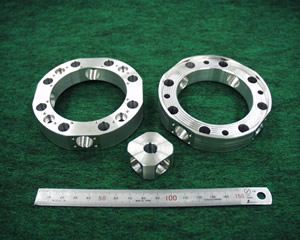

11.环状接口
材料：铝合金
加工种类：高速切割加工
加工器械:自动换刀数控机床
几何要素：平面度&平行度
要求精度：0.001mm
只用自动换刀数控机床进行加工，大幅度减少了成本.
电气加工事例

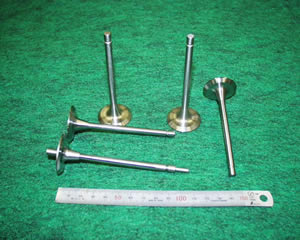

①真空管
材料 ：不锈钢
加工种类：机床加工
加工器械：数控桶形研磨机
自动换刀数控机床
几何要素：正圆度
要求精度：0.001mm
用镍铬耐热合金，钼铁合金都试制成功过。

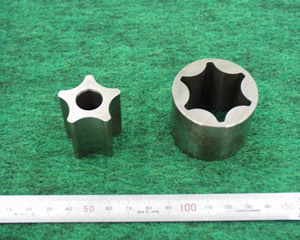

②油泵转子
材料：超硬合金
加工种类：线切割加工
加工器械：线切割机
几何要素：正圆度 形状精度
要求精度：毫微为单位
磨合间隙为0.005

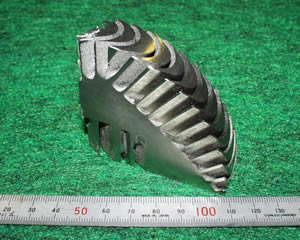

③透平叶片
材料：钛合金
加工种类：放电加工
加工器械：数控雕刻方电加工机床
几何学要素：形状精度
要求精度：0.001mm
1985年开始钛合金的放电加工技术试制成功
研磨加工类
①真空管
材料：不锈钢
加工种类：端面圆筒形研磨加工
加工器械：NC圆筒形研磨机
加工器械：NC切削机
几个学要素：真圆度
要求精度：0.001mm
有用镍铬耐热合金制作成功的实例。

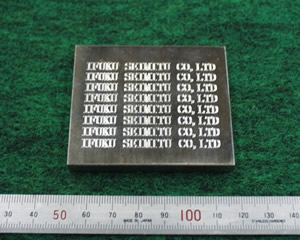

②名板
材料：高硬度材料
加工种类：形状加工
加工器械：自动换刀数控机床
加工器械：夹具研磨机
几个学要素：其他
要求精度：其他
有SKD61.HRC60加工的实例
③超硬材样品
材料：超硬钢材合金
加工种类：镜面研磨加工
加工种类：高精度研磨加工
加工器械：自动换刀数控机床
加工器械：夹具研磨机
几何学要素：形状精度
几何学要素：真圆度
要求精度：0.001mm
④超硬材样品
材料：超硬钢材合金
加工种类：镜面研磨加工
加工种类：高精度研磨加工
加工器械：自动换刀数控机床
加工器械：夹具研磨机
几何学要素：形状精度
几何学要素：真圆度
要求精度：0.001mm
其他类

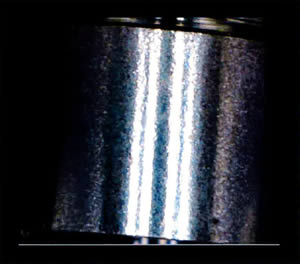

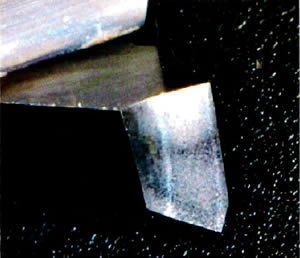

①成型超硬工具的侧面加工
材料：超硬材合金

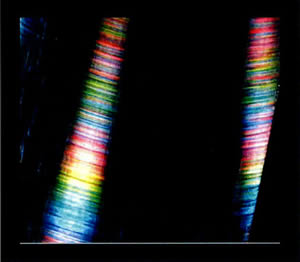

②超硬材打孔机的侧面
材料：超硬材合金
③超硬材合金的平面加工后50倍的表面状态
材料：超硬材合金
|
